固态铝电容器的优点

2013-04-25 11:15:00        0

  固态铝电容器采用固态导电高分子材料作为电解质,凭借固态导电高分子材料的优良特性,固态铝电容器在各方面也表现优异。其优点如下:

  1) 固态铝电容器最出色的性能就是它具有近似于理想电容器的优良的阻抗频率性,在100KHz~1MHz的宽频率范围内都具有很低的阻抗值(见图1),因此特别适合于作为滤波电容器来去除电路中的纹波、脉冲、数字、静电以及音频等各种噪音;

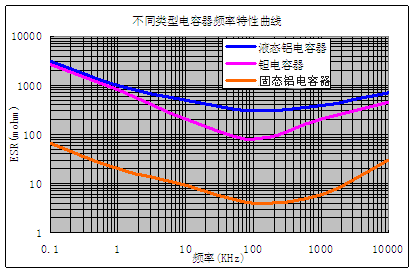

  图1 固态铝电容与其他类型电容的频率特性比较

  2)固态铝电容器允许通过的纹波电流大,因此可以作为开关电源滤波电容器使用,大幅度减少电容器的使用数量或体积,使电路小型化(见表1);



电容器类别

PolyCap
固态电容

Low ESR
液态电容

Low ESR
钽电容

电容器规格

6.3V220μF

6.3V820μF

10V220μF

电容器尺寸(mm)

Φ6.3×7

Φ10×10

7.3×4.3

纹波电压值

21.6mV

22.1mV

22.8mV

电容器在电路
上的贴装面积比

1

7.16

1.45

电容器数量

1

3

2

  表1 在环境温度为25℃各电容器的滤除纹波能力比较

  3)固态铝电容器可以快速放电,可作为消耗大电流的高速电路中的备份电容器使用;

  4)固态铝电容器的温度特性优良,可以在较宽的温度范围内保持容量的稳定(见图2),且ESR值几乎不随温度发生改变(见图3),因此,可以应用于低温或高温环境中的设备;

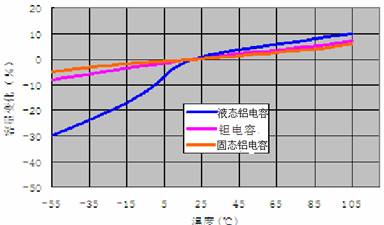

  图2 不同类型电容容量-温度变化曲线

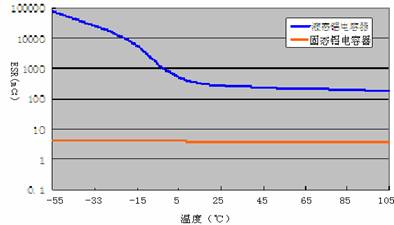

  图3 液态、固态铝电容器的ESR-温度变化曲线

  5)固体导电高分子材料没有挥发性,在使用中不易损失,因此,固态铝电容器的实际使用寿命要远远长于液体铝电容器;

  6)固态铝电容器安全性远优于液态铝电容器;

  7)固态铝电容器在外形上与传统液体铝电容器没有任何区别,客户无需改变电路板结构,根据设计需要直接替换为固态铝电容器。
